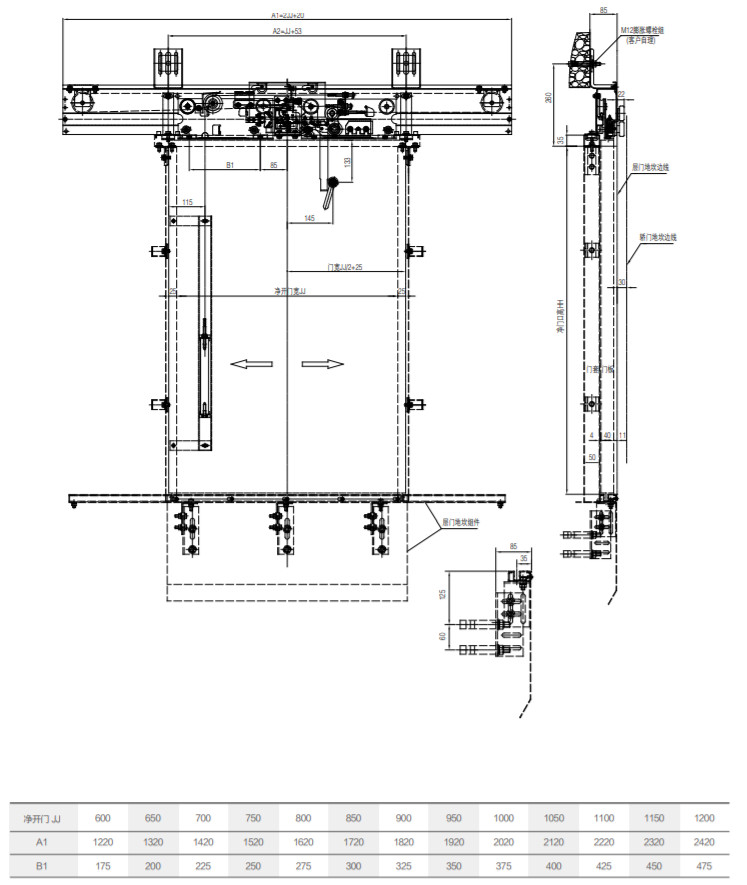

Dispositivo de puerta de aterrizaje de apertura central de 2 hojas THY-LD-B
1. El método de desbloqueo consiste en desbloquear el panel de la puerta y superar la prueba de impacto del péndulo de 45 kg.
2. La puerta se cierra a la fuerza con un martillo pesado, y el martillo pesado y el tubo guía se colocan en el lado interior de la puerta del rellano.
3. La cerradura de la puerta ha pasado la prueba del Centro Nacional de Inspección de Ascensores y ha obtenido la certificación CE y CU-TR.
4. Tensión aplicable de la cerradura de la puerta: ≤ AC230V, ≤ DC110V.
1. Instalación del umbral y la cubierta de la puerta

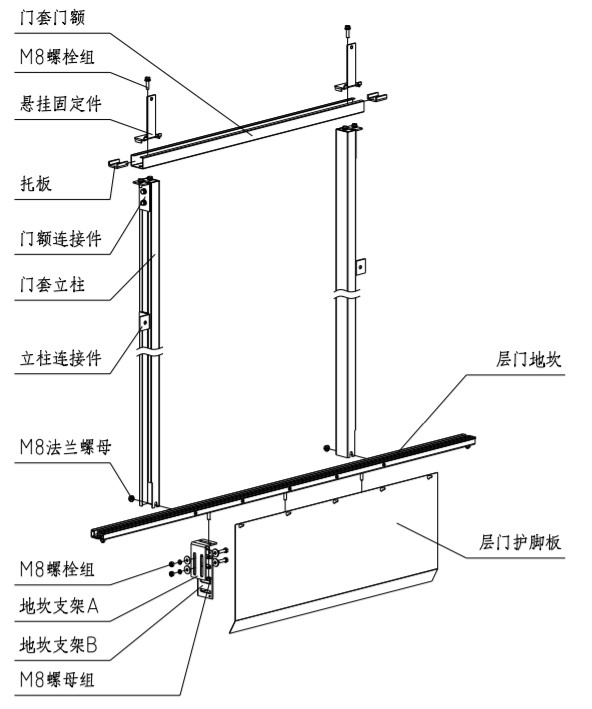

1.1. Determine la posición de entrada y salida del umbral de acuerdo con el tamaño del hueco del ascensor; ajuste el centro del umbral para que sea el mismo que el centro de la entrada y la salida, y marque el centro del umbral; ajuste el nivel del umbral para que sea inferior a 1/1000; superficie para evitar que entre agua en el hueco del ascensor.
1.2. Ensamble la columna y la puerta con las piezas de conexión e instale los elementos de fijación. Coloque la puerta sobre el umbral y ajuste la verticalidad de la columna a menos de 1/1000. El centro de la puerta debe coincidir con la marca central del umbral de entrada/salida. La altura neta de la puerta se obtiene sumando la altura del plano frontal inferior de la puerta y la altura del plano superior del umbral. Una vez realizado el ajuste, apriete la tuerca de brida M8. Finalmente, fije el conector de la columna a la pared.
1.3. Fije el protector de los pies de la puerta del rellano en el umbral.
2. Instalación del dispositivo de la puerta de acceso

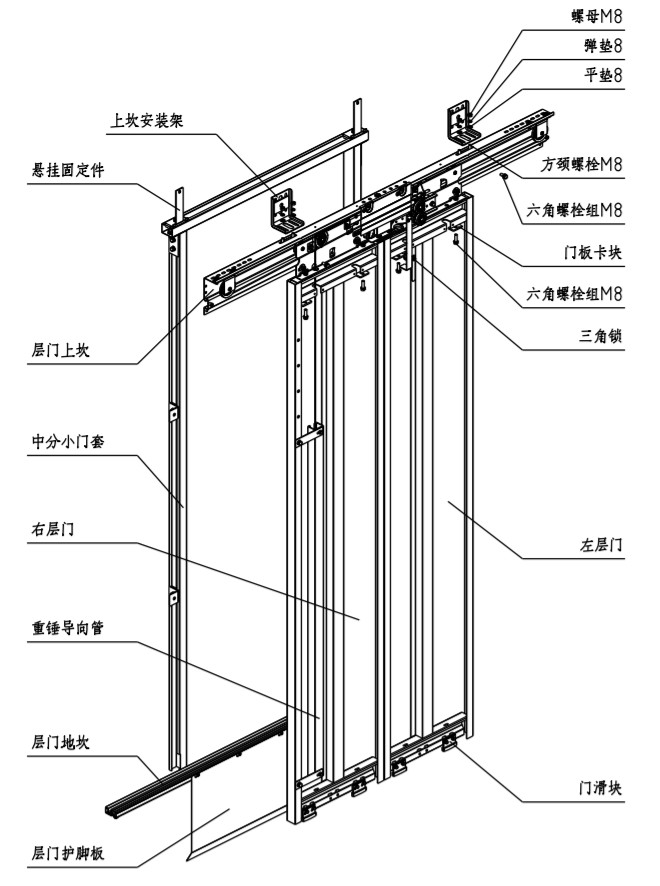

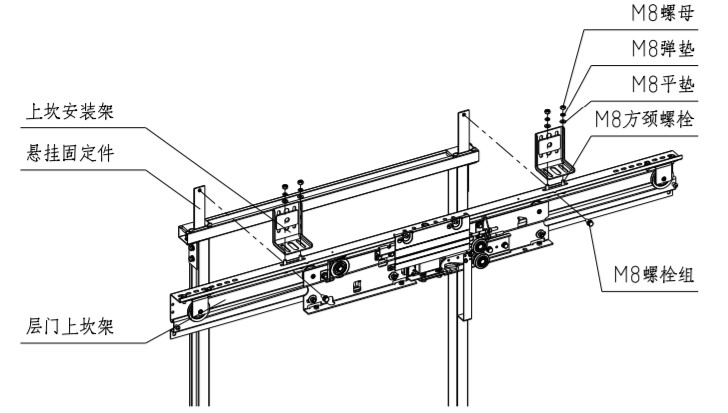

2.1. Alinee el marco del umbral superior de la puerta de rellano con la lengüeta en el extremo inferior de la pieza de fijación de la suspensión y bloquee el marco del umbral superior y la pieza de fijación de la suspensión de la puerta de rellano a través del grupo de pernos M8*20.
2.2. Fije el marco de montaje del umbral superior a la pared del hueco del ascensor con tornillos de expansión o tornillos pasamuros. El marco de montaje del umbral superior y el umbral superior de la puerta del rellano se conectan mediante tornillos de cabeza cuadrada M8.
2.3. Ajuste el umbral superior de la puerta del rellano hacia la izquierda y hacia la derecha para que el centro de la puerta se abra y el centro de la entrada y la salida coincidan.
2.4. Ajuste la verticalidad del suelo del dispositivo de la puerta de acceso. Ajuste la verticalidad del suelo del dispositivo de la puerta de acceso a ±0,5 mm trazando una línea vertical o tomando como referencia el umbral de la puerta del coche.
2.5 Después de revisar los parámetros principales de la instalación del marco del umbral en las siguientes puertas de piso, apriete todos los pernos de instalación:
Altura del marco del umbral superior de la puerta de rellano: la distancia entre la superficie superior del riel guía del marco del umbral superior de la puerta de rellano y el umbral de la puerta de rellano es HH+106 mm;
Centro del marco superior del umbral de la puerta del rellano: la desviación entre el centro del marco superior del umbral de la puerta del rellano y el centro de la entrada y salida es de ±1 mm;

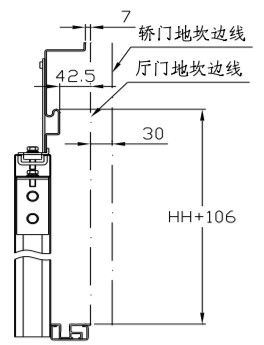

La distancia entre el riel guía del umbral superior de la puerta de rellano y el umbral de la puerta del coche: la distancia entre el riel guía del umbral superior de la puerta de rellano y el umbral de la puerta de rellano es de 42,5 mm, y la distancia desde el umbral de la puerta del coche es de 72,5 mm.
Altura del marco del umbral superior de la puerta de rellano: la distancia entre la superficie superior del riel guía del marco del umbral superior de la puerta de rellano y el umbral de la puerta de rellano es HH+106 mm;
Centro del marco superior del umbral de la puerta del rellano: la desviación entre el centro del marco superior del umbral de la puerta del rellano y el centro de la entrada y salida es de ±1 mm;
La distancia entre el riel guía del umbral superior de la puerta de rellano y el umbral de la puerta del coche: la distancia entre el riel guía del umbral superior de la puerta de rellano y el umbral de la puerta de rellano es de 42,5 mm, y la distancia desde el umbral de la puerta del coche es de 72,5 mm.
