Operador de puerta síncrono de imán permanente con apertura central de 2 hojas THY-DO-100A
1. Entrega rápida
2.La transacción es solo el comienzo, el servicio nunca termina.
3.Tipo: Operador de puerta THY-DO-100A
4. Podemos proporcionar sistemas de operador de puertas sincrónicos y asincrónicos de BST, NBSL, OULING, ES, YS, HD y otras marcas.
5. ¡La confianza es la felicidad! ¡Nunca te fallaré!
1. La máquina de puertas utiliza una transmisión por correa síncrona. Esta correa está optimizada para reducir la vibración y el ruido. La rueda de la correa síncrona está fabricada con material resistente al desgaste, lo que reduce el ruido de funcionamiento y prolonga su vida útil.
2. Incorpora un convertidor de frecuencia especial para puertas de ascensor de marcas reconocidas nacionales e internacionales, con tecnología de control vectorial de lazo cerrado. Gracias al accionamiento directo del motor síncrono de imanes permanentes, se reducen los dispositivos de transmisión, se mejora la fiabilidad del funcionamiento, se reducen las pérdidas, se optimiza la protección del medio ambiente y el ahorro de energía, y se aumenta la precisión del control.
3. La cuchilla de la puerta incorpora un mecanismo de apertura y cierre sincronizado e incluye una cerradura integrada para la puerta del vehículo. No es necesario instalar un parachoques en el dispositivo de la puerta del piso, lo que permite una apertura y cierre sincronizados de la puerta del pasillo y la puerta del vehículo. Cada pieza giratoria incorpora rodamientos integrados y conectados al eje del pasador. La cuchilla se retrae y se libera con flexibilidad, sin fricción, desgaste ni mantenimiento. El mecanismo de transmisión está amortiguado por goma y funciona de forma fiable y sin ruidos mecánicos.
4. El método de instalación de la máquina de la puerta se divide en instalación en viga recta, instalación en el techo de la cabina e instalación en la pared frontal. El método de instalación más adecuado se puede seleccionar según la estructura del vehículo diseñada por el cliente. Durante la instalación, la máquina de la puerta puede realizar un ajuste tridimensional, lo cual es conveniente, sencillo y razonable. La placa de suspensión de la puerta está equipada con un gancho de seguridad para evitar impactos y caídas, lo cual es seguro y fiable.
Soportes de instalación para la parte superior del automóvil
Soporte de instalación reforzado
Tubo de fijación para instalación en el techo del automóvil (opcional)
1. Fije el conector de la máquina de la puerta en la ranura en forma de C de la parte superior del automóvil y apriételo previamente con 4 piezas de fijación; luego, fije la máquina de la puerta en el conector de la máquina de la puerta y apriételo previamente con 6 grupos de pernos de cuello cuadrado M8*20.

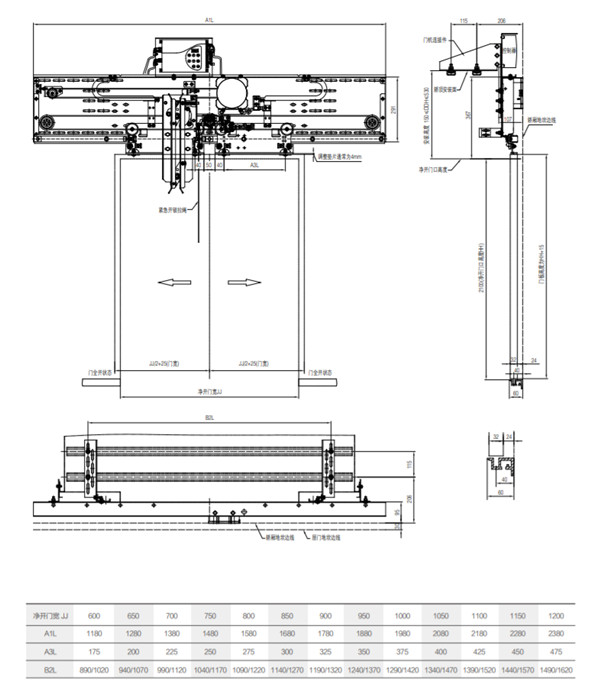

2. Ajuste la altura y las dimensiones izquierda y derecha de la máquina de la puerta: ajuste la distancia entre la superficie superior del riel guía y el umbral de la puerta del automóvil a HH + 109 mm (HH es la altura de apertura de la puerta) a través del orificio largo en el conector de la máquina de la puerta; ajuste a través del orificio largo en la máquina de la puerta La desviación entre el centro de la máquina de la puerta y el centro de la apertura de la puerta es de ± 1 mm (ver imagen).
3. Ajuste la verticalidad de la placa inferior de la máquina de la puerta: Ajuste la verticalidad de la placa inferior de la máquina de la puerta a ± 0,5 mm trazando una línea vertical o tomando como referencia el umbral de la puerta. Puede ajustar los pernos de conexión del conector de la máquina de la puerta o añadir cuñas a la ranura en C para el ajuste.
4. Ajuste la distancia y el paralelismo entre el riel guía de la máquina de la puerta y el umbral: utilizando el umbral de la puerta del rellano como referencia, ajuste la distancia desde el extremo del riel guía de la máquina de la puerta hasta el umbral de la puerta del rellano a 83, y la distancia entre los dos extremos del riel guía de la máquina de la puerta y el umbral de la puerta del rellano para que sean iguales.
5. Después de revisar los siguientes parámetros principales de la instalación de la máquina de la puerta, apriete todos los pernos de la máquina de la puerta:
•Altura de la máquina de la puerta: la distancia entre la superficie superior del riel guía de la máquina de la puerta y el umbral de la puerta del automóvil es HH + 109 mm;
•Centro de la máquina de la puerta: la desviación entre el centro de la máquina de la puerta y el centro de apertura de la puerta es de ±1 mm;
•La distancia entre el riel guía de la puerta y el umbral de la puerta del rellano: La distancia entre el riel guía de la puerta y el umbral de la puerta del rellano es de 83 mm.
