Detector infrarrojo para puertas de ascensor THY-LC-917

Descripción breve:

La cortina de luz para ascensores es un dispositivo de seguridad para puertas de ascensores, fabricado mediante el principio de inducción fotoeléctrica. Es compatible con todos los ascensores y protege la seguridad de los pasajeros que entran y salen. La cortina de luz para ascensores consta de tres partes: transmisores y receptores infrarrojos instalados a ambos lados de la puerta de la cabina y cables flexibles especiales. Por razones de protección ambiental y ahorro energético, cada vez más ascensores prescinden de la caja de alimentación.

Envíanos un correo electrónico

Detalle del producto

Etiquetas de productos

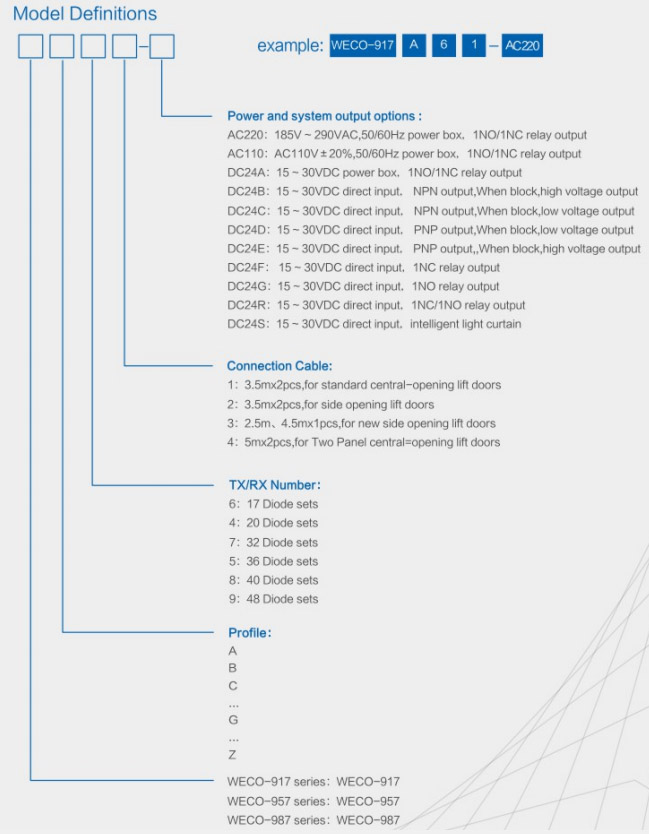

Parámetros del producto

Nombre del producto	Cortina de luz del ascensor
Camino abierto	Lateral abierto o centro abierto
Voltaje	CA 220 V, CA 110 V, CC 24 V
Número de diodos	17, 32
Número de haces	94-33 Vigas, 154-94 Vigas

Nuestras ventajas

1. Con función de autocomprobación, salida convencional de la caja de alimentación y salida de autocomprobación.

2. Pasó las pruebas TUV de Alemania y cumple con los estándares internacionales relacionados.

3. Función de inactividad, prolonga la vida útil del producto.

4. Adopte nueva tecnología, PCB con fuerte capacidad de resistencia a la corrosión y fuerte capacidad de adaptación de campo, estable y confiable.

5. Diseño de apariencia hermosa, fácil instalación, adecuado para la mayoría de los elevadores de marca.

6. Técnicas y equipos avanzados, técnicas confiables de relleno de superficies SMT.

7. Opcional para que los usuarios elijan la salida NPN/PNP (salida de transistor) sin caja de alimentación

La cortina de luz para ascensores es un dispositivo de seguridad para puertas de ascensores, fabricado mediante el principio de inducción fotoeléctrica. Es apta para todos los ascensores y protege la seguridad de los pasajeros que entran y salen. La cortina de luz para ascensores consta de tres partes: transmisores y receptores infrarrojos instalados a ambos lados de la puerta de la cabina, y cables flexibles especiales. Por razones de protección ambiental y ahorro de energía, cada vez más ascensores prescinden de la caja de alimentación. Algunas marcas de cortinas de luz deben utilizar cajas de alimentación debido a su baja inmunidad a las interferencias electromagnéticas. Sin embargo, con la popularización del concepto de ascensores ecológicos, las cortinas de luz sin caja de alimentación se han convertido en tendencia. Esto se debe a que el proceso de conversión de 220 V a 24 V conlleva una pérdida considerable de energía.

La cortina de luz THY-LC-917 está equipada con un tubo emisor de luz LED de escaneo dinámico controlado por CPU, similar a la cortina de luz convencional. El LED bicolor en forma de banda muestra el estado del área de protección de la cortina, lo que permite un mayor impacto visual en la función de protección normal. Más humano.

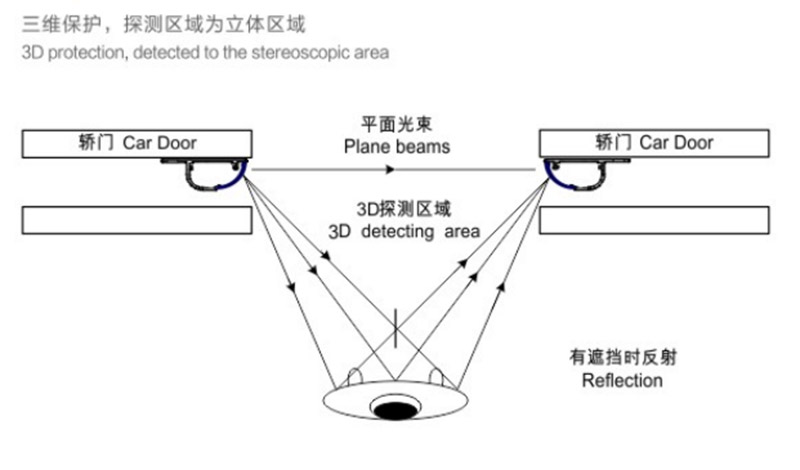

La cortina de luz cuenta con varios tubos emisores de infrarrojos en el extremo emisor. Bajo el control de la MCU, los tubos emisor y receptor se activan secuencialmente, y la luz emitida por un cabezal emisor es recibida por múltiples cabezales receptores para formar un escaneo multicanal. Mediante este escaneo continuo de la zona de la puerta de la cabina, de arriba a abajo, se forma una densa cortina de luz infrarroja de protección. Si alguno de los rayos se bloquea, dado que la conversión fotoeléctrica no se puede realizar, la cortina de luz detecta una obstrucción y emite una señal de interrupción. Esta señal de interrupción puede ser una señal de conmutación o una señal de nivel alto o bajo. Tras recibir la señal de la cortina de luz, el sistema de control emite inmediatamente la señal de apertura de la puerta, que deja de cerrarse y se abre en reversa. La puerta del ascensor puede cerrarse normalmente después de que los pasajeros o las obstrucciones abandonen la zona de advertencia, lo que garantiza la seguridad. Esto evita accidentes por personas atrapadas en ascensores.

Hay dos formas principales de instalar la cortina de luz.

1. Instalación móvil de transmisor y receptor

La instalación móvil de la cortina de luz se refiere a la instalación y el uso del transmisor y el receptor de la cortina, o uno de ellos, que se fija a la puerta del vehículo y se mueve con ella. Normalmente, el transmisor y el receptor se fijan en el borde plegable de la puerta del vehículo.

El método de instalación de la puerta lateral es fijar la cortina de luz en la cabina del ascensor y el borde plegable de la puerta de la cabina con tornillos.

El método de instalación de la puerta dividida central es fijar la cortina de luz en el borde plegable de la puerta de la cabina del ascensor con tornillos.

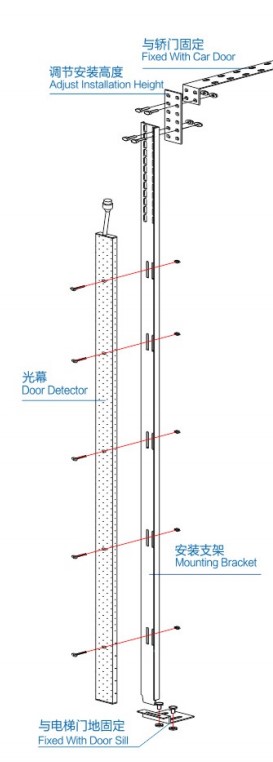

2. Instalación fija de transmisor y receptor

La instalación fija de la cortina de luz se refiere a la instalación y el uso del transmisor y el receptor de la cortina de luz, fijados al extremo del umbral de la puerta del vehículo mediante un soporte fijo. El transmisor y el receptor no se mueven con la puerta del vehículo.
