Guía de elevación para ascensor
| Modelo | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25.4 | 17.5 | 19 |
| Modelo | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Guía de ascensor mecanizada
2. Guía de ascensor estirada en frío
3. Riel guía de ascensor personalizado
4. Guía de ascensor hueca
5. Placas de unión para rieles guía de ascensor estiradas en frío, placas de unión para rieles guía de ascensor mecanizadas, placas de unión de espesor especial, placas de unión de sección en T, clips forjados, abrazaderas deslizantes, clips deslizantes, clips en T.
6. Norma: ISO 7465.
7. Modelo: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Embalaje: Nuestros rieles guía se embalan en paquetes con cubiertas protectoras en ambos extremos, y cada paquete se envuelve en plástico. También podemos embalarlos según sus requisitos.
9. Podemos proporcionar guías de marcas como MARAZZI, etc.
La guía del ascensor proporciona una vía segura para el desplazamiento ascendente y descendente del ascensor en el hueco, garantizando que la cabina y el contrapeso se muevan correctamente sobre ella. La guía conecta la placa y el soporte a la pared del hueco, proporcionando orientación a la cabina y al contrapeso. Su función de soporte durante el frenado es fundamental para el sistema del ascensor. La guía más común en los ascensores es la de forma "T", caracterizada por su gran rigidez, alta fiabilidad, seguridad y bajo coste. La superficie de la guía debe ser lisa, sin irregularidades visibles. Dado que la guía sirve de apoyo a las zapatas y al mecanismo de seguridad de la cabina, es imprescindible garantizar la holgura durante la instalación. Asimismo, la guía es la responsable de detener el ascensor en caso de sobrevelocidad, por lo que su rigidez es crucial.
Las guías de los ascensores se dividen en: guías macizas y guías huecas con contrapeso.
La guía maciza es una guía mecanizada, formada mediante el mecanizado de la superficie de guía y las partes de conexión del perfil. Su función es guiar la cabina del ascensor durante su funcionamiento. Las guías macizas de menor tamaño también se utilizan para guiar el contrapeso. Existen numerosas especificaciones de guías macizas según el ancho de la base, como T45, T50, T70, T75, T78, T82, T89, T90, T114, T127 y T140, entre otras.

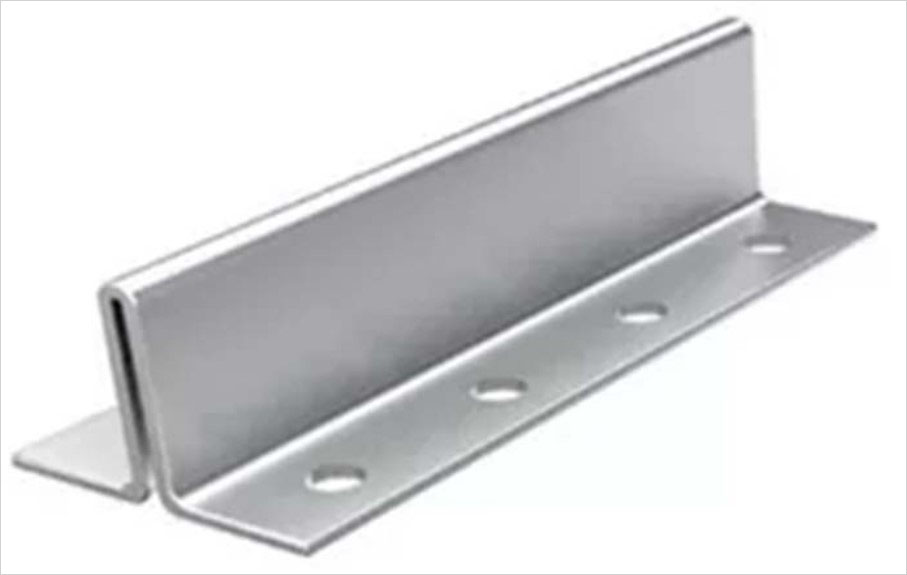

Las guías huecas para contrapesos son guías laminadas en frío con espesores de 2,75 mm y 3,0 mm. Se fabrican a partir de planchas enrolladas mediante moldes de múltiples pasadas. Su función principal es guiar el contrapeso durante el funcionamiento del ascensor. Según la forma de la superficie de su extremo, las guías huecas se clasifican en rectas y con reborde, denominadas TK5 y TK5A, respectivamente.
