Máquina de tracción síncrona sin engranajes de imanes permanentes THY-TM-K200

El diseño y la producción de la máquina de tracción para ascensores THY-TM-K200, síncrona de imanes permanentes y sin engranajes, cumplen con las normas "GB7588-2003 - Código de seguridad para la fabricación e instalación de ascensores", "EN81-1: 1998 - Normas de seguridad para la construcción e instalación de ascensores" y "GB/ T24478-2009 - Máquinas de tracción para ascensores". La máquina de tracción se compone de un motor síncrono de imanes permanentes, una rueda de tracción y un sistema de frenado. Gracias al uso de materiales de imanes permanentes de alto rendimiento y a una estructura de motor especial, ofrece un alto par a bajas velocidades. La serie K cuenta con una estructura de rotor externo y un sistema de frenado de bloque. La rueda de tracción y la rueda de freno están conectadas coaxialmente de forma fija y se instalan directamente en el extremo de la extensión del eje del motor. El freno está equipado con un microinterruptor para monitorizar el estado de frenado. Al activarse el freno, el contacto normalmente abierto del microinterruptor se cierra. Es apta para ascensores con y sin cuarto de máquinas. La relación de tracción es de 2:1. Con una relación de 4:1, una carga nominal de 630 kg a 1150 kg, una velocidad nominal de 0,5 m/s a 2,5 m/s y un diámetro de polea de tracción de 400 mm o 450 mm, cada máquina de tracción se somete a una estricta inspección de calidad antes de salir de fábrica para garantizar su calidad y rendimiento.

1.Instalación de máquina de tracción

•Antes de instalar la máquina de tracción, debe asegurarse de la resistencia del marco de instalación y de la base.

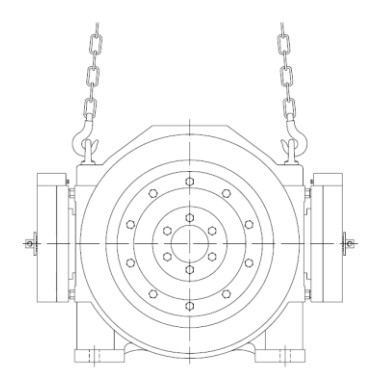

• Al izar la máquina de tracción, utilice el anillo de izado o el orificio situado en el cuerpo de la máquina.

• Al levantar, asegúrese de hacerlo verticalmente y el ángulo entre los dos ganchos debe ser inferior a 90°.

• El plano de instalación de la máquina de tracción debe estar nivelado y deben aplicarse las correspondientes medidas de reducción de vibraciones.

• El cable de acero suspendido y la carga correspondiente deben pasar verticalmente por el plano central de la polea de tracción.

• Asegúrese de que la superficie del bastidor donde está instalada la máquina de tracción sea plana y la desviación máxima permitida sea de 0,1 mm.

•El volante de la sala de máquinas se encuentra en la parte inferior izquierda de la parte posterior de la unidad principal. Tenga cuidado con la estructura.

• El tamaño de los pernos para fijar la máquina de tracción está provisto de agujeros para los pies, y se utilizan pernos con una resistencia de 8.8.

•Normalmente, la máquina de tracción está equipada con una barra anti-salto y una cubierta protectora; vuelva a colocarla después de instalar el cable de acero.
