Zapata guía deslizante para elevador de artículos varios THY-GS-L10

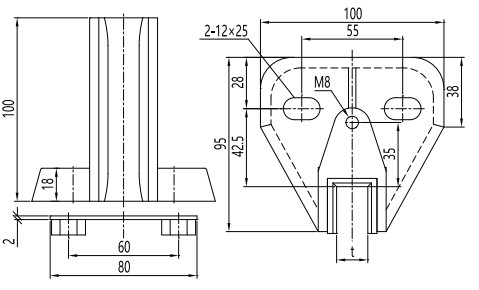

La zapata guía THY-GS-L10 es una zapata guía para el contrapeso de un elevador, que también puede utilizarse como elevador de carga. Consta de cuatro zapatas guía: dos superiores y dos inferiores, que se fijan a la guía y sirven para sujetar el bastidor del contrapeso. En el interior de la zapata hay un revestimiento de poliuretano-nylon que está en contacto con los tres lados de la guía, y una caja de aceite para lubricarla. La zapata guía dirige el elevador para su movimiento vertical. Se compone de una base y un revestimiento. La longitud del revestimiento es de 100 mm, está fabricado en poliuretano y está disponible en varios colores. Es compatible con guías de 5 mm, 10 mm y 16 mm de ancho.

Independientemente de que el revestimiento de la zapata de la guía deslizante rígida o elástica sea de hierro o de nailon, la fricción entre el revestimiento y el riel guía sigue siendo muy elevada durante el funcionamiento del ascensor. Esta fricción incrementa la carga sobre la máquina de tracción.

Características: Debido a que el cabezal de la zapata guía es fijo, la estructura es simple y carece de mecanismo de ajuste. Con el uso, la holgura entre la zapata guía y el riel se incrementa, provocando vibraciones e incluso impactos en la cabina. Es fundamental una correcta lubricación.
