Patines de guía deslizantes para rieles huecos THY-GS-847

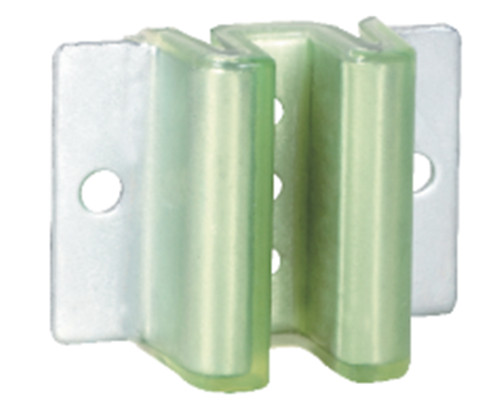

La zapata guía de contrapeso THY-GS-847 es una zapata guía universal de riel hueco en forma de W que asegura que el dispositivo de contrapeso se deslice verticalmente a lo largo del riel guía. Cada juego está equipado con cuatro juegos de zapatas guía de contrapeso, que se instalan respectivamente en la parte inferior y superior de la viga del contrapeso. Se compone principalmente de un cabezal de zapata simple, un soporte para depósito de aceite y un asiento de zapata. El paso de orificios comúnmente utilizado es de 60 orificios largos, pero también existen varios pasos de orificios, como orificios redondos. El cabezal de zapata simple está hecho de poliuretano fundido en placa de acero de 4 mm, lo que hace que la zapata guía sea fuerte y estable, a la vez que garantiza el ancho de la ranura y reduce el ruido causado por la fricción entre el marco del contrapeso y la zapata guía. El asiento de la zapata está doblado con una placa de acero y rociado con plástico. Hay muchos estilos de orificios inferiores de instalación, que son más convenientes para instalar bajo la premisa de garantizar la distancia entre los orificios. La parte superior de la zapata guía está equipada con un soporte de montaje para una copa de aceite que facilita su instalación. El lubricante se aplica uniformemente a través del fieltro sobre el riel guía para que la zapata cumpla su función de lubricación. Anchos de rieles guía aplicables: 16 mm y 10 mm. Esta zapata guía es un accesorio original. Es compatible con ascensores de diversas marcas, como Mitsubishi, Otis, Fujitec, KONE, Schindler y Brilliant. Se utiliza principalmente en ascensores con velocidades nominales inferiores a 1,75 m/s. El ascensor se utiliza con rieles guía huecos con contrapeso.
