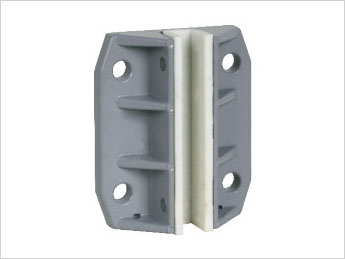

Zapatas guía deslizantes para ascensores de pasajeros THY-GS-310G

Descripción breve:

La zapata guía THY-GS-310G es un dispositivo de guía que se desliza directamente entre el riel guía del ascensor y la cabina o el contrapeso. Estabiliza la cabina o el contrapeso sobre el riel guía, de modo que solo se deslice hacia arriba y hacia abajo, evitando que se desvíen o balanceen durante la operación.

Envíanos un correo electrónico

Detalle del producto

Etiquetas de productos

Parámetros del producto

Velocidad nominal: ≤1,75 m/s

Ajuste el riel guía: 10,16,4

Información del producto

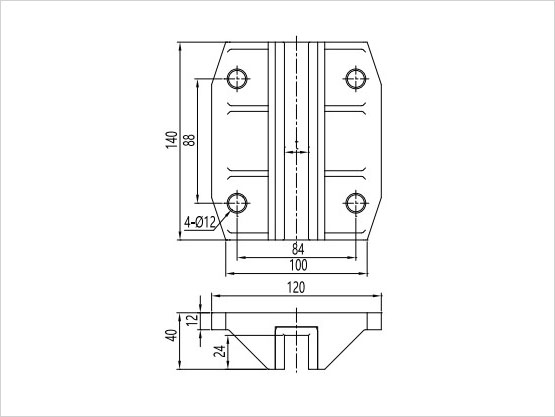

La zapata guía THY-GS-310G es un dispositivo que se desliza directamente entre el riel guía del ascensor y la cabina o el contrapeso. Estabiliza la cabina o el contrapeso sobre el riel guía, de modo que solo se deslice hacia arriba y hacia abajo, evitando que se incline o balancee durante el funcionamiento. Se puede instalar un depósito de aceite en la parte superior de la zapata para reducir la fricción entre el revestimiento de la zapata y el riel guía. Cuando se utilizan zapatas guía, un ascensor está equipado con 8 piezas y el contrapeso de la cabina con 4 piezas cada uno, y se instalan en la parte superior e inferior de la cabina o el contrapeso. La zapata guía se compone de un revestimiento, una base y un cuerpo. El asiento de la zapata cuenta con nervaduras de refuerzo inferiores para garantizar su resistencia. Generalmente aplicable a ascensores con una velocidad ≤ 1,75 m/s. Ancho de riel compatible: 10 mm y 16 mm. La zapata guía deslizante fija generalmente debe usarse con el depósito de aceite y se aplica al marco del contrapeso.

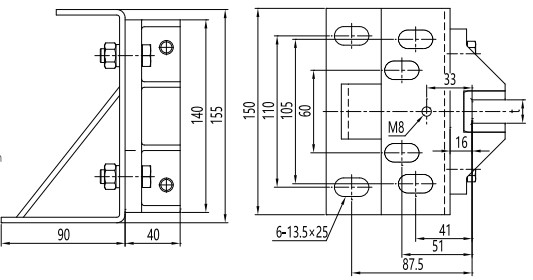

La instalación de la zapata guía debe cumplir los siguientes requisitos:

1. Una vez instaladas las zapatas guía superior e inferior, deben estar en la misma línea vertical, sin torcerse ni deformarse. Asegúrese de que las zapatas guía superior e inferior estén alineadas en el centro de la mordaza de seguridad.

2. Después de instalar la zapata guía, el espacio izquierdo y derecho entre el riel guía y el revestimiento de la zapata debe ser igual a 0,5~2 mm, y el espacio entre el revestimiento de la zapata y la superficie superior del riel guía debe ser igual a 0,5~2 mm.
